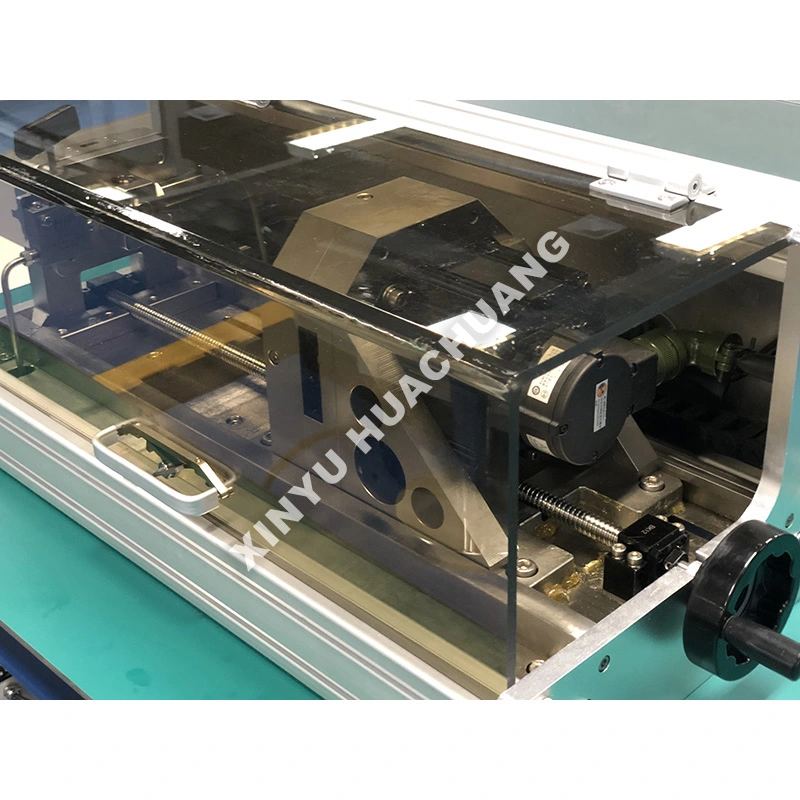

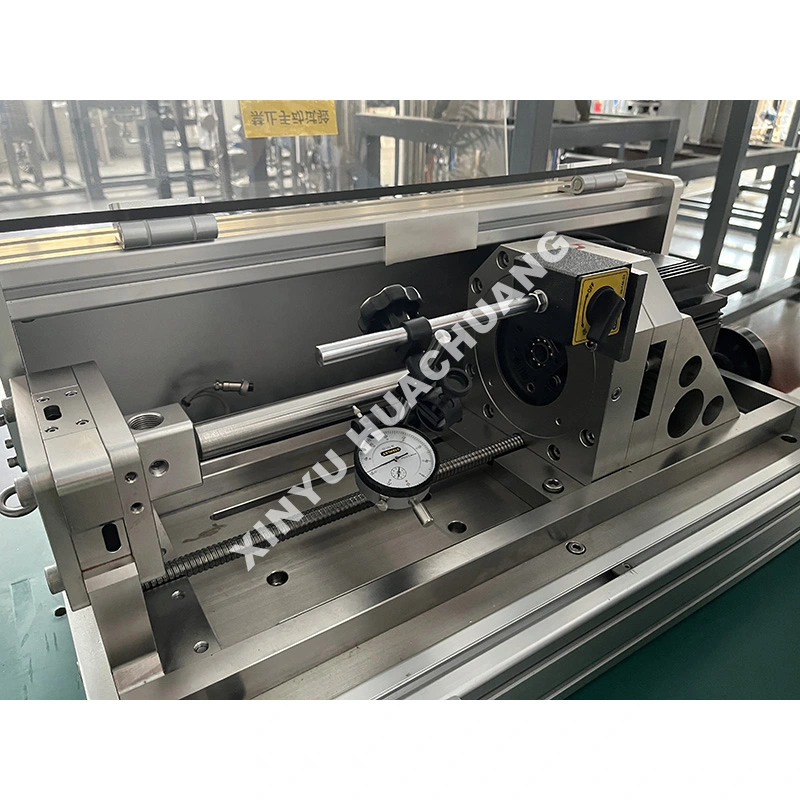

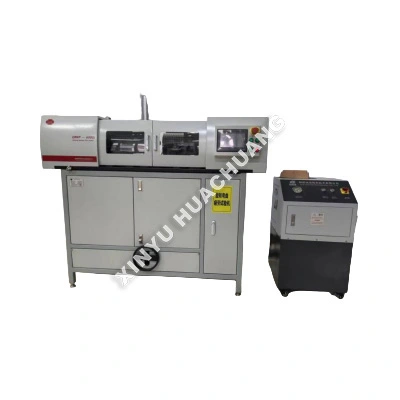

పైప్ ఫిట్టింగ్ బెండింగ్ ఫెటీగ్ టెస్టింగ్ మెషిన్

XINYU HUACHUANG పైప్ ఫిట్టింగ్ బెండింగ్ ఫెటీగ్ టెస్టింగ్ మెషిన్ అనేది చాలా ప్రత్యేకమైన, ఇండస్ట్రియల్-గ్రేడ్ టెస్టింగ్ ఉపకరణం, ఇది పదేపదే బెండింగ్ లోడ్‌ల కింద పైప్‌లైన్ భాగాల నిర్మాణ సమగ్రత మరియు అలసట జీవితాన్ని అంచనా వేయడానికి ప్రత్యేకంగా రూపొందించబడింది. వాస్తవ-ప్రపంచ డైనమిక్ ఒత్తిళ్లను అనుకరించేందుకు రూపొందించబడిన ఈ పైప్‌లైన్ కాంపోనెంట్ బెండింగ్ ఫెటీగ్ టెస్టింగ్ మెషిన్ క్రాక్ ఇనిషియేషన్ మరియు ప్రొపెగేషన్‌ను అంచనా వేయడానికి సైక్లిక్ బెండింగ్ మూమెంట్‌లను ఖచ్చితంగా వర్తింపజేస్తుంది. ఇంటెలిజెంట్ PLC/PC ఆటోమేషన్ మరియు బహుళ-స్థాయి భద్రతా ఇంటర్‌లాక్‌లతో అమర్చబడి, ఇది R&D, నాణ్యత నియంత్రణ మరియు పరిశ్రమ ధృవీకరణ కోసం అధిక పునరుత్పాదక S-N కర్వ్ డేటాను అందించేటప్పుడు సురక్షితమైన, గమనింపబడని దీర్ఘకాలిక ఆపరేషన్‌ను నిర్ధారిస్తుంది.

పని సూత్రం

పైప్ ఫిట్టింగ్ బెండింగ్ ఫెటీగ్ టెస్టింగ్ మెషిన్ సురక్షితంగా పైప్ లేదా ఫిట్టింగ్ స్పెసిమెన్‌ను బిగించడం ద్వారా మరియు హై-ప్రెసిషన్ సర్వో-హైడ్రాలిక్ లేదా సర్వో-ఎలక్ట్రిక్ యాక్యుయేటర్‌లను ఉపయోగించి నియంత్రిత, పునరావృత బెండింగ్ క్షణాన్ని వర్తింపజేయడం ద్వారా పనిచేస్తుంది. అసలు పైప్‌లైన్ కార్యాచరణ ఒత్తిళ్లను అనుకరించేందుకు సింగిల్-ప్లేన్ బెండింగ్, రోటరీ బెండింగ్ లేదా కాంప్లెక్స్ మల్టీ-యాక్సియల్ లోడింగ్ కోసం యంత్రాన్ని కాన్ఫిగర్ చేయవచ్చు. పరీక్ష అంతటా, సిస్టమ్ బెండింగ్ యాంగిల్, అప్లైడ్ మూమెంట్, సైకిల్ కౌంట్ మరియు స్ట్రెయిన్ వంటి పారామితులను నిరంతరం పర్యవేక్షిస్తుంది మరియు రికార్డ్ చేస్తుంది. నమూనా ఫ్రాక్చర్ అయినప్పుడు లేదా ముందే నిర్వచించబడిన లీకేజ్ థ్రెషోల్డ్‌కు చేరుకున్నప్పుడు పరీక్ష స్వయంచాలకంగా ముగుస్తుంది, ఇది ఖచ్చితమైన అలసట జీవిత డేటాను అందిస్తుంది.

ఎక్కడ ప్రకాశిస్తుంది?

● హై-ప్రెసిషన్ సైక్లిక్ లోడింగ్: కనిష్ట శబ్దంతో సంక్లిష్టమైన బెండింగ్ వేవ్‌ఫారమ్‌ల (సైన్, ట్రయాంగిల్, బ్లాక్) ఖచ్చితమైన మరియు స్థిరమైన అప్లికేషన్‌ను నిర్ధారించడానికి ప్రీమియం సర్వో యాక్యుయేటర్‌లు మరియు లోడ్ సెల్‌లను ఫీచర్ చేస్తుంది.

● మల్టీ-యాక్సిస్ టెస్టింగ్ కెపాబిలిటీ: వాస్తవ-ప్రపంచ పైప్‌లైన్ ఇన్‌స్టాలేషన్ మరియు కార్యాచరణ ఒత్తిళ్లను ఖచ్చితంగా అనుకరించడానికి సింగిల్-ప్లేన్, డబుల్-ప్లేన్ మరియు రోటరీ బెండింగ్ ఫెటీగ్ టెస్ట్‌లకు మద్దతు ఇస్తుంది.

● ఇంటెలిజెంట్ డేటా అక్విజిషన్: ఇంటిగ్రేటెడ్ PC సాఫ్ట్‌వేర్ ఆటోమేటిక్‌గా రియల్ టైమ్ వక్రతలను రికార్డ్ చేస్తుంది (మొమెంట్-యాంగిల్, సైకిల్-ఫెయిల్యూర్), అలసట జీవితాన్ని గణిస్తుంది మరియు సమగ్ర పరీక్ష నివేదికలను రూపొందిస్తుంది.

● దృఢమైన & సురక్షితమైన నిర్మాణం: ఆపరేటర్ భద్రత మరియు పరికరాల దీర్ఘాయువును నిర్ధారించడానికి భారీ-డ్యూటీ తారాగణం ఫ్రేమ్ మరియు బహుళ-స్థాయి భద్రతా ఇంటర్‌లాక్‌లతో (ఓవర్‌లోడ్ రక్షణ, అత్యవసర స్టాప్, ఫ్రాక్చర్ నియంత్రణ, లీక్ డిటెక్షన్) నిర్మించబడింది.

● అనుకూలీకరించదగిన ఫిక్చరింగ్: వివిధ పైపు డయామీటర్‌లు, గోడ మందం మరియు ఫిట్టింగ్ జామెట్రీలను సురక్షితంగా ఉంచడానికి విస్తృత శ్రేణి ప్రత్యేక క్లాంపింగ్ ఫిక్చర్‌లు మరియు ఎండ్ కనెక్టర్‌లను అందిస్తుంది.

సాంకేతిక లక్షణాలు

ఇది ఎక్కడ వర్తిస్తుంది?

● ఆయిల్ & గ్యాస్ పరిశ్రమ: తీవ్రమైన చక్రీయ బెండింగ్‌లో డ్రిల్ పైపులు, కేసింగ్, ట్యూబ్‌లు మరియు పైప్‌లైన్ ఫిట్టింగ్‌ల అలసట మూల్యాంకనం.

● పెట్రోకెమికల్ & పవర్ జనరేషన్: ఉష్ణ వినిమాయకం ట్యూబ్‌లు, బాయిలర్ పైపులు మరియు అధిక పీడన ఆవిరి లైన్ల పరీక్ష.

● ఆటోమోటివ్ & ఏరోస్పేస్: ఎగ్జాస్ట్ సిస్టమ్‌లు, ఫ్యూయల్ లైన్‌లు మరియు వైబ్రేషన్ మరియు బెండింగ్ కింద హైడ్రాలిక్ ట్యూబ్‌ల మన్నికను అంచనా వేయడం.

● నిర్మాణం & అవస్థాపన: నిర్మాణ స్టీల్ ట్యూబ్‌లు, పరంజా మరియు వంతెన భాగాల అలసట జీవితాన్ని అంచనా వేయడం.

● వైద్య పరికరాలు: కాథెటర్‌లు, గైడ్‌వైర్లు మరియు స్టెంట్‌ల వశ్యత మరియు అలసట నిరోధకతను పరీక్షించడం.

వినియోగ జాగ్రత్తలు

● సరైన నమూనా సమలేఖనం: అలసట ఫలితాలను వక్రీకరించే అనాలోచిత అక్షసంబంధ లోడ్‌లు లేదా అసాధారణ వంగడాన్ని నిరోధించడానికి ఎల్లప్పుడూ నమూనా ఫిక్స్చర్‌లలో ఖచ్చితంగా సమలేఖనం చేయబడిందని నిర్ధారించుకోండి.

● క్లాంపింగ్ ఫోర్స్ వెరిఫికేషన్: అధిక-చక్ర పరీక్ష సమయంలో స్పెసిమెన్ జారకుండా నిరోధించడానికి బిగింపు శక్తి సరిపోతుందని, అయితే గ్రిప్ పాయింట్‌ల వద్ద అకాల క్రషింగ్‌కు కారణమయ్యేంత ఎక్కువగా లేదని ధృవీకరించండి.

● లీక్ డిటెక్షన్ సెటప్: బోలుగా ఉన్న పైప్‌లైన్ భాగాల కోసం, పరీక్షను ప్రారంభించే ముందు ఎల్లప్పుడూ అంతర్గత పీడన పర్యవేక్షణ సిస్టమ్ మరియు లీక్ డిటెక్షన్ సెన్సార్‌లను కనెక్ట్ చేయండి.

● క్రమంగా లోడ్ ర్యాంప్-అప్: సాఫ్ట్‌వేర్ ప్రోగ్రామబుల్ ర్యాంప్-అప్ ఫంక్షన్‌ని ఉపయోగించి, బెండింగ్ యాంప్లిట్యూడ్‌ను లక్ష్య స్థాయికి క్రమంగా పెంచడానికి, షాక్ లోడ్ కాకుండా నిరోధించడానికి.

నిర్వహణ గైడ్

● రోజువారీ: అన్ని బిగింపు ఫిక్చర్‌లు మరియు గ్రిప్‌లను ధరించడం, పగుళ్లు లేదా వైకల్యం కోసం తనిఖీ చేయండి. హైడ్రాలిక్ ఆయిల్ స్థాయిలను తనిఖీ చేయండి (వర్తిస్తే) మరియు అన్ని భద్రతా ఇంటర్‌లాక్‌లు సరిగ్గా పనిచేస్తున్నాయని ధృవీకరించండి.

● వారం/నెలవారీ: తయారీదారు నిర్దేశాల ప్రకారం అన్ని కదిలే జాయింట్లు, గైడ్ పట్టాలు మరియు యాక్యుయేటర్ లింక్‌లను లూబ్రికేట్ చేయండి. పరీక్ష ప్రాంతాన్ని శుభ్రం చేయండి మరియు విద్యుత్ కనెక్షన్‌లు వదులుగా ఉన్నాయో లేదో తనిఖీ చేయండి.

● త్రైమాసికం: ధృవీకరించబడిన సూచన ప్రమాణాలను ఉపయోగించి లోడ్ సెల్‌లు, యాంగిల్ ఎన్‌కోడర్‌లు మరియు ప్రెజర్ ట్రాన్స్‌డ్యూసర్‌ల యొక్క సమగ్ర సిస్టమ్ క్రమాంకనాన్ని అమలు చేయండి. దుస్తులు లేదా లీకేజీ సంకేతాల కోసం హైడ్రాలిక్ గొట్టాలు మరియు ఫిట్టింగ్‌లను తనిఖీ చేయండి.

● పరీక్ష తర్వాత: నమూనా ఫ్రాక్చర్ తర్వాత ఎల్లప్పుడూ సరైన షట్‌డౌన్ క్రమాన్ని అనుసరించండి. విరిగిన నమూనాను జాగ్రత్తగా తొలగించండి, ఫిక్చర్‌లను శుభ్రం చేయండి మరియు ఆకస్మిక లోడ్ విడుదల వల్ల ఏదైనా నష్టం జరిగితే యాక్యుయేటర్‌ను తనిఖీ చేయండి.

అమ్మకాల తర్వాత సేవ & మద్దతు

XINYU HUACHUANG వద్ద, మీ పరికరాల నిరంతర మరియు సమర్థవంతమైన ఆపరేషన్‌ను నిర్ధారించడానికి సమగ్రమైన మరియు విశ్వసనీయమైన అమ్మకాల తర్వాత మద్దతును అందించడానికి మేము కట్టుబడి ఉన్నాము. మీకు సహాయం చేయడానికి మా అంకితమైన సేవా బృందం ఎల్లప్పుడూ సిద్ధంగా ఉంటుంది.

సమగ్ర వారంటీ కవరేజ్

మేము మా పరికరాలకు రెండు సంవత్సరాల వారంటీని గర్వంగా అందిస్తున్నాము. ఈ కాలంలో, సరికాని ఆపరేషన్, అనధికారిక సవరణలు లేదా బలవంతపు మజ్యూర్ వల్ల కలిగే ఏవైనా నాణ్యత సంబంధిత సమస్యల కోసం మేము ఉచిత నిర్వహణ మరియు మరమ్మతు సేవలను అందిస్తాము. రెండు-సంవత్సరాల వారంటీ వ్యవధికి మించిన పరికరాల కోసం, మేము జీవితకాల నిర్వహణ సేవలను అందించడం కొనసాగిస్తాము, భర్తీ చేసే భాగాలు మరియు లేబర్ ధరను మాత్రమే వసూలు చేస్తాము.

రాపిడ్ రెస్పాన్స్ మెకానిజం

మేము 7×24 గంటల ప్రొఫెషనల్ ఇంజనీరింగ్ టెలిఫోన్ మద్దతును అందిస్తాము. తప్పు నోటిఫికేషన్‌ను స్వీకరించిన తర్వాత, మా సాంకేతిక బృందం 24 గంటల్లో ప్రతిస్పందించి, ఆచరణీయమైన పరిష్కారాన్ని అందజేస్తుంది. ఆన్-సైట్ సేవ అవసరమైతే, మా ప్రొఫెషనల్ ఇంజనీర్లు ఒక వారంలోపు మీ సదుపాయానికి వస్తారు. పరికరాలను మరమ్మత్తు చేయలేని ప్రత్యేక పరిస్థితులలో, మేము దానిని బేషరతుగా కొత్త యూనిట్‌తో భర్తీ చేస్తాము లేదా రెండు సంవత్సరాల వారంటీ వ్యవధిలో ప్రత్యామ్నాయ యూనిట్‌ను అందిస్తాము లేదా సాధారణ ఆపరేషన్‌ను పునరుద్ధరించడానికి అవసరమైన చర్యలు తీసుకుంటాము.

తరచుగా అడిగే ప్రశ్నలు (FAQ)

Q1: యంత్రం వాస్తవ ప్రపంచ పైప్‌లైన్ కార్యాచరణ ఒత్తిళ్లను ఎలా అనుకరిస్తుంది?

A: యంత్రం పైపు లేదా అమర్చిన నమూనాను సురక్షితంగా బిగించి, అధిక-ఖచ్చితమైన సర్వో-హైడ్రాలిక్ లేదా సర్వో-ఎలక్ట్రిక్ యాక్యుయేటర్‌లను ఉపయోగించి నియంత్రిత, పునరావృత బెండింగ్ క్షణాలను వర్తింపజేస్తుంది. గ్రౌండ్ సెటిల్‌మెంట్, థర్మల్ ఎక్స్‌పాన్షన్ మరియు వైబ్రేషన్-ప్రేరిత అలసటతో సహా సేవలో పైప్‌లైన్‌లు అనుభవించే వాస్తవ ఒత్తిడి పరిస్థితులను ప్రతిబింబించేలా సింగిల్-ప్లేన్ బెండింగ్, రోటరీ బెండింగ్ లేదా కాంప్లెక్స్ మల్టీ-యాక్సియల్ లోడింగ్ కోసం దీనిని కాన్ఫిగర్ చేయవచ్చు.

Q2: అలసట పరీక్ష అంతటా సిస్టమ్ ఏ పారామితులను పర్యవేక్షిస్తుంది?

A: సిస్టమ్ బెండింగ్ యాంగిల్, అప్లైడ్ మూమెంట్, సైకిల్ కౌంట్ మరియు స్ట్రెయిన్ డేటాను నిజ సమయంలో నిరంతరం రికార్డ్ చేస్తుంది. ఈ సమగ్ర డేటాసెట్ ఇంజనీర్‌లను S-N వక్రతలను (ఒత్తిడి వర్సెస్ సైకిల్స్ సంఖ్య) ప్లాట్ చేయడానికి మరియు పేర్కొన్న లోడింగ్ పరిస్థితులలో పైప్‌లైన్ భాగం యొక్క ఖచ్చితమైన అలసట జీవితాన్ని నిర్ణయించడానికి అనుమతిస్తుంది.

Q3: ఒక నమూనా విఫలమైనప్పుడు యంత్రం ఎలా నిర్ణయిస్తుంది?

జ: నమూనా పగుళ్లు ఏర్పడినప్పుడు లేదా ముందే నిర్వచించిన లీకేజీ థ్రెషోల్డ్‌కు చేరుకున్నప్పుడు పరీక్ష స్వయంచాలకంగా ముగుస్తుంది. ఒత్తిడితో కూడిన పైపు పరీక్షల కోసం, సిస్టమ్ అంతర్గత పీడనాన్ని పర్యవేక్షిస్తుంది మరియు గోడ పగుళ్లను సూచించే ఏదైనా ఒత్తిడి తగ్గడాన్ని గుర్తిస్తుంది, అలసట జీవిత కొలత ఏకపక్ష చక్ర పరిమితుల కంటే వాస్తవ వైఫల్యాన్ని ప్రతిబింబిస్తుందని నిర్ధారిస్తుంది.

Q4: యంత్రం నేరుగా పైపు విభాగాలు మరియు మోచేతులు మరియు టీస్ వంటి ఫిట్టింగ్‌లను పరీక్షించగలదా?

జ: అవును. బిగింపు వ్యవస్థ మరియు యాక్యుయేటర్ కాన్ఫిగరేషన్ నేరుగా పైపు విభాగాలు, మోచేతులు, టీలు, అంచులు మరియు ఇతర పైప్‌లైన్ ఫిట్టింగ్‌లకు అనుగుణంగా సర్దుబాటు చేయబడతాయి. పైపింగ్ సిస్టమ్‌లోని బలహీనమైన పాయింట్‌ను గుర్తించడానికి ప్రతి నమూనా రకాన్ని దాని అత్యంత క్లిష్టమైన బెండింగ్ మోడ్‌లో పరీక్షించవచ్చు.

Q5: పైప్‌లైన్ అర్హత కోసం బెండింగ్ ఫెటీగ్ టెస్టింగ్ ఎందుకు అవసరం?

A: చమురు మరియు వాయువు, రసాయన ప్రాసెసింగ్ మరియు విద్యుత్ ఉత్పత్తిలో పైప్‌లైన్‌లు భూమి కదలిక, థర్మల్ సైక్లింగ్ మరియు పరికరాల వైబ్రేషన్ నుండి చక్రీయ బెండింగ్ లోడ్‌లకు లోబడి ఉంటాయి. బెండింగ్ ఫెటీగ్ టెస్టింగ్ తనిఖీ విరామాలను సెట్ చేయడానికి, డిజైన్ మార్జిన్‌లను ధృవీకరించడానికి మరియు API 570 మరియు ASME B31.3 వంటి పైప్‌లైన్ సమగ్రత ప్రమాణాలకు అనుగుణంగా ఉండేలా చేయడానికి అవసరమైన సైకిల్-టు-ఫెయిల్యూర్ డేటాను అందిస్తుంది.
