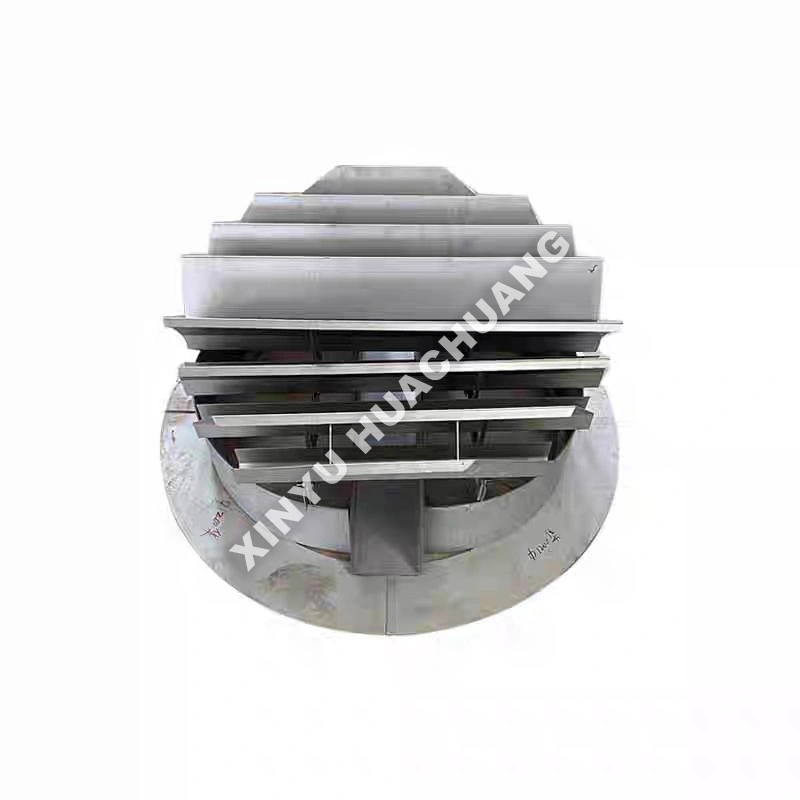

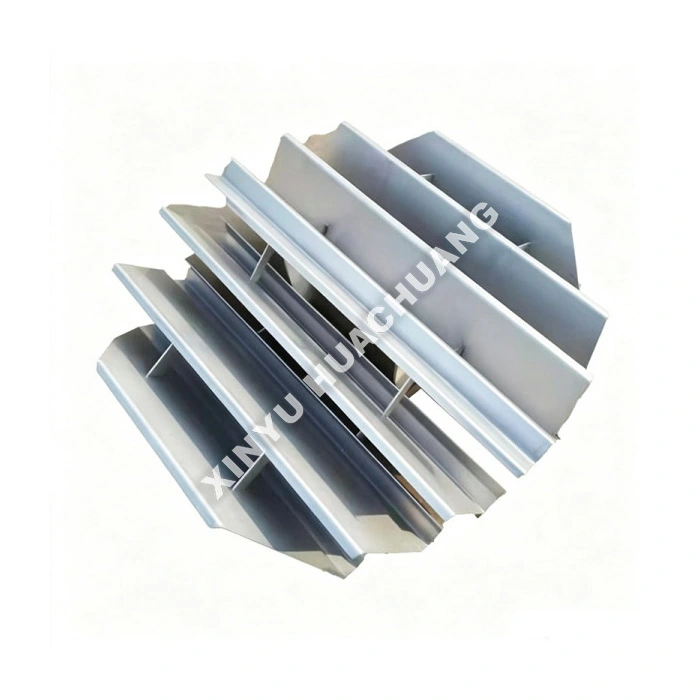

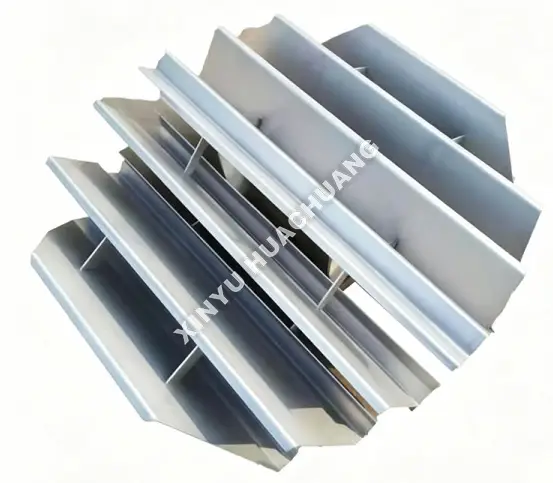

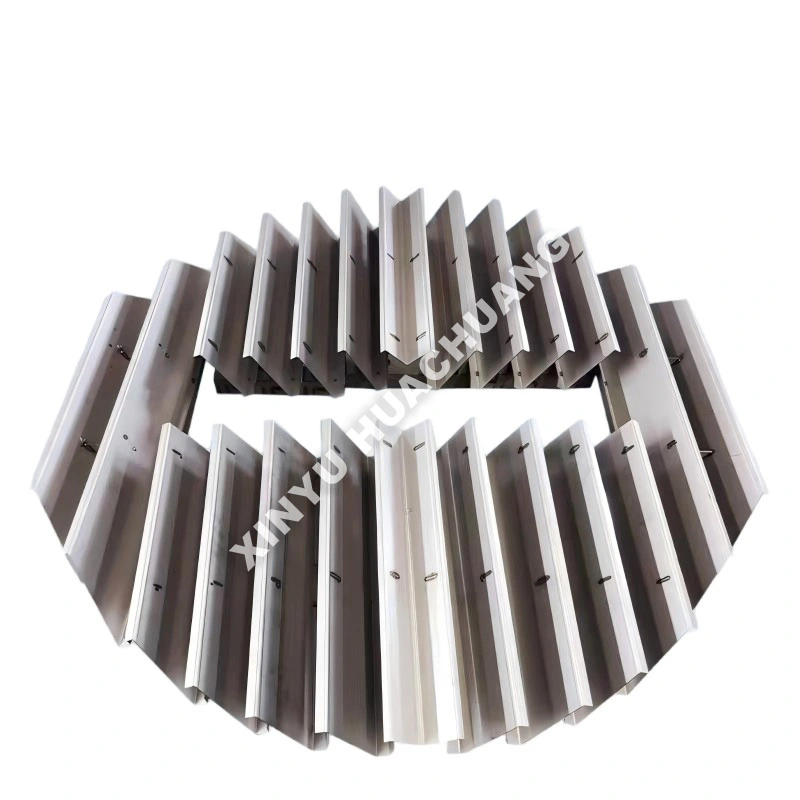

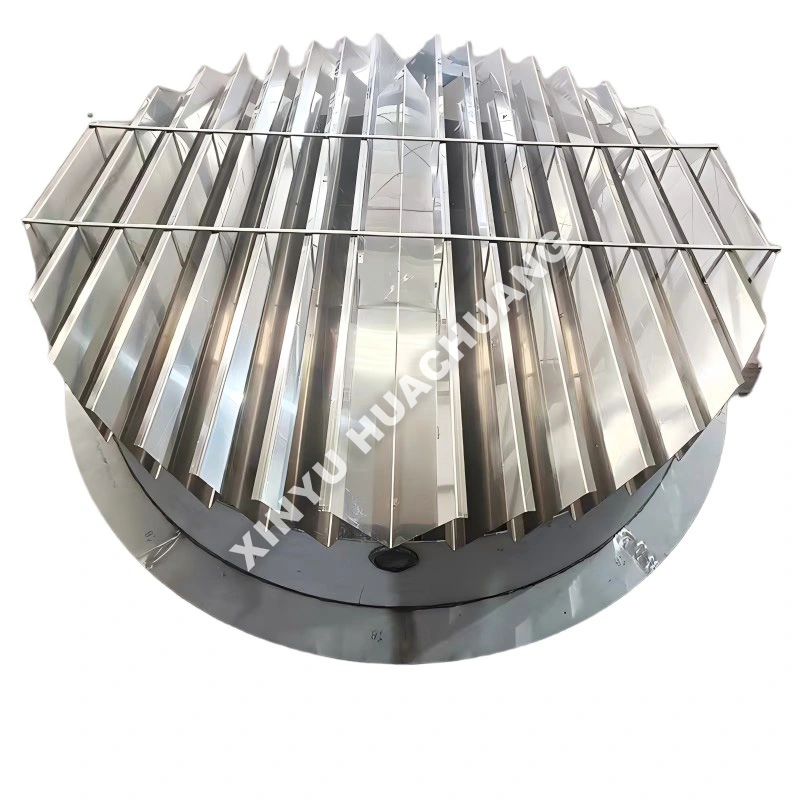

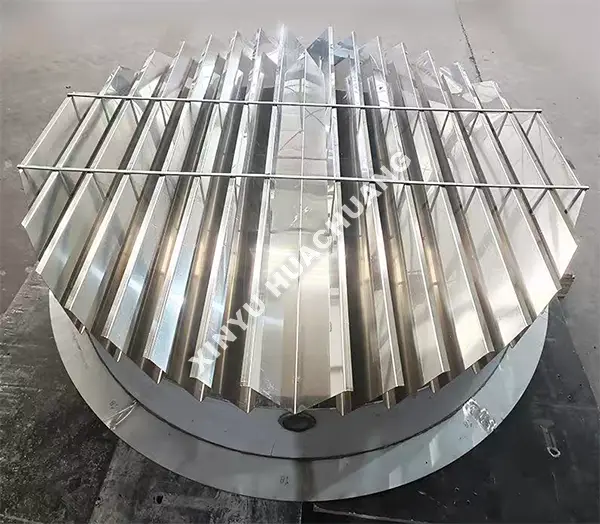

XINYU HUACHUANG లిక్విడ్ కలెక్టర్ ట్రే అనేది చిన్న-వ్యాసం ప్యాక్ చేయబడిన నిలువు వరుసలలో ద్రవాన్ని అడ్డగించడానికి, సేకరించడానికి మరియు పునఃపంపిణీ చేయడానికి ప్రత్యేకంగా రూపొందించబడిన ఒక క్లిష్టమైన టవర్ అంతర్గత భాగం. గోడ-ప్రవాహాన్ని నిరోధించడానికి మరియు విభజన సామర్థ్యాన్ని నిర్వహించడానికి రూపొందించబడింది, ఈ లిక్విడ్ కలెక్టర్ ట్రే మొత్తం ప్యాకింగ్ బెడ్‌లో ఏకరీతి ఆవిరి-ద్రవ సంబంధాన్ని నిర్ధారిస్తుంది. దీని కాంపాక్ట్, దృఢమైన డిజైన్ ప్రయోగశాల, పైలట్-స్కేల్ టవర్‌లు మరియు ఇంటర్మీడియట్ ఫీడ్ లేదా సైడ్-డ్రా అవసరమయ్యే ప్రక్రియలకు అనువైనదిగా చేస్తుంది.
లిక్విడ్ కలెక్టర్ ట్రే అనేది స్వేదనం, శోషణ లేదా స్ట్రిప్పింగ్ నిలువు వరుసలలో ప్యాకింగ్ విభాగాల మధ్య అమర్చబడిన సమాంతర పాన్. ఇది ప్యాకింగ్‌లో ప్రవహించే ద్రవాన్ని సంగ్రహిస్తుంది మరియు దిగువ మంచానికి సమానంగా పునఃపంపిణీ చేస్తుంది. లిక్విడ్ మాల్ డిస్ట్రిబ్యూషన్ పనితీరును తీవ్రంగా ప్రభావితం చేసే పొడవైన పైలట్ టవర్లలో కాలమ్ సామర్థ్యాన్ని నిర్వహించడానికి ఈ లిక్విడ్ కలెక్టర్ ట్రే అవసరం. ఇది ఇంటర్మీడియట్ ఫీడ్ ఇంజెక్షన్, సైడ్-డ్రా ఉపసంహరణ లేదా ఉష్ణోగ్రత పర్యవేక్షణ పాయింట్ల కోసం ఒక వేదికగా కూడా పనిచేస్తుంది.
● సుపీరియర్ లిక్విడ్ కలెక్షన్: తగినంత లోతుతో ఆప్టిమైజ్ చేయబడిన పాన్ జ్యామితి అధిక ఆవిరి వేగాల వద్ద కూడా పూర్తి ద్రవ సంగ్రహాన్ని నిర్ధారిస్తుంది.
● యాంటీ-వాల్-ఫ్లో డిజైన్: పరిధీయ సీలింగ్ రింగ్‌లు మరియు బేఫిల్‌లు ద్రవం ప్యాకింగ్‌ను దాటకుండా మరియు నిలువు వరుస గోడల నుండి ప్రవహించకుండా నిరోధిస్తుంది.
● అధిక ఆవిరి పాసేజ్ ఏరియా: ఓపెన్ రైసర్ డిజైన్ కలెక్టర్ ద్వారా అనియంత్రిత ఆవిరి ప్రవాహాన్ని అనుమతించేటప్పుడు ఒత్తిడి తగ్గుదలని తగ్గిస్తుంది.
● దృఢమైన నిర్మాణం: ప్రీమియం SS304/316L లేదా థర్మల్ స్ట్రెస్ మరియు తినివేయు వాతావరణాలను తట్టుకోవడానికి ప్రత్యేకమైన మిశ్రమాలతో నిర్మించబడింది.
● మాడ్యులర్ ఇన్‌స్టాలేషన్: ఖచ్చితమైన-నిర్మిత విభాగాలు టవర్ లోపల త్వరిత అసెంబ్లీ మరియు ఖచ్చితమైన లెవలింగ్‌ని నిర్ధారిస్తాయి.
|
పరామితి |
స్పెసిఫికేషన్ |
|
టవర్ వ్యాసం పరిధి |
20mm ~ 300mm (ల్యాబ్/పైలట్ కోసం అనుకూలీకరించదగినది) |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
RT ~ 400℃ (మెటీరియల్‌పై ఆధారపడి ఉంటుంది) |
|
లిక్విడ్ లోడ్ కెపాసిటీ |
50 m³/m²·h వరకు (చిన్న నిలువు వరుసల కోసం స్కేల్ చేయబడింది) |
|
ఆవిరి పాసేజ్ ప్రాంతం |
టవర్ క్రాస్ సెక్షన్‌లో 10% ~ 25% |
|
మెటీరియల్ ఎంపికలు |
SS304, SS316L, హాస్టెల్లాయ్, కార్బన్ స్టీల్ |
|
సీలింగ్ డిజైన్ |
రబ్బరు పట్టీతో వెల్డెడ్ / బోల్ట్ చేయబడింది |
● ద్రవ & ఆవిరి లోడ్‌లను నిర్వచించండి: ఆశించిన ద్రవ ప్రవాహ రేటు మరియు ఆవిరి వేగాన్ని ఖచ్చితంగా లెక్కించండి. ఇది లిక్విడ్ కలెక్టర్ ట్రే యొక్క అవసరమైన పాన్ లోతు, రైసర్ పరిమాణం మరియు ఆవిరి పాసేజ్ ప్రాంతాన్ని నిర్ణయిస్తుంది.
● టవర్ వ్యాసాన్ని అంచనా వేయండి: లీకేజీని నిరోధించడానికి ట్రే మీ నిర్దిష్ట ల్యాబ్ లేదా పైలట్ కాలమ్ వ్యాసం కోసం ఖచ్చితంగా పరిమాణంలో ఉందని నిర్ధారించుకోండి.
● మెటీరియల్ అనుకూలత: ప్రాసెస్ ఉష్ణోగ్రత మరియు రసాయన దూకుడు ఆధారంగా తగిన మెటలర్జీని ఎంచుకోండి. ప్రామాణిక SS316L చాలా అప్లికేషన్లను కవర్ చేస్తుంది; అత్యంత తినివేయు వాతావరణంలో Hastelloy అవసరం.
● ఫంక్షన్ అవసరాలు: ట్రేకి సైడ్-డ్రా నాజిల్‌లు, ఇంటర్మీడియట్ ఫీడ్ పాయింట్‌లు లేదా రీడిస్ట్రిబ్యూషన్ సామర్థ్యాలు వంటి అదనపు ఫీచర్‌లు అవసరమా అని నిర్ణయించండి.
● మెటీరియల్ వెరిఫికేషన్: మెటలర్జికల్ సమ్మతిని నిర్ధారించడానికి ఇన్‌కమింగ్ మెటల్ షీట్‌లు మరియు వెల్డింగ్ మెటీరియల్‌లను కఠినంగా తనిఖీ చేయడం.
● డైమెన్షనల్ ఖచ్చితత్వం: సరైన ఫిట్ మరియు లిక్విడ్ సేకరణకు హామీ ఇవ్వడానికి పాన్ లోతు, రైసర్ వ్యాసం మరియు మొత్తం ఫ్లాట్‌నెస్ యొక్క ఖచ్చితమైన కొలత.
● వెల్డింగ్ నాణ్యత: లీక్ ప్రూఫ్ పనితీరును నిర్ధారించడానికి అన్ని వెల్డ్‌ల సమగ్ర దృశ్య మరియు NDT (నాన్-డిస్ట్రక్టివ్ టెస్టింగ్) తనిఖీ.
● ఉపరితల చికిత్స: కఠినమైన ఆపరేటింగ్ పరిసరాలలో తుప్పు నిరోధకతను నిర్ధారించడానికి పాసివేషన్ లేదా పూత నాణ్యతను ధృవీకరించడం.
● ఫిట్-అప్ టెస్ట్: సరైన సమలేఖనం మరియు షిప్‌మెంట్‌కు ముందు సీలింగ్‌ని నిర్ధారించడానికి మాడ్యులర్ విభాగాల యొక్క ముందస్తు-అసెంబ్లీ ధృవీకరణ.
XINYU HUACHUANG వద్ద, మీ పరికరాల నిరంతర మరియు సమర్థవంతమైన ఆపరేషన్‌ను నిర్ధారించడానికి సమగ్రమైన మరియు విశ్వసనీయమైన అమ్మకాల తర్వాత మద్దతును అందించడానికి మేము కట్టుబడి ఉన్నాము. మీకు సహాయం చేయడానికి మా అంకితమైన సేవా బృందం ఎల్లప్పుడూ సిద్ధంగా ఉంటుంది.
మేము మా పరికరాలకు రెండు సంవత్సరాల వారంటీని గర్వంగా అందిస్తున్నాము. ఈ కాలంలో, సరికాని ఆపరేషన్, అనధికారిక సవరణలు లేదా బలవంతపు మజ్యూర్ వల్ల కలిగే ఏవైనా నాణ్యత సంబంధిత సమస్యల కోసం మేము ఉచిత నిర్వహణ మరియు మరమ్మతు సేవలను అందిస్తాము. రెండు-సంవత్సరాల వారంటీ వ్యవధికి మించిన పరికరాల కోసం, మేము జీవితకాల నిర్వహణ సేవలను అందించడం కొనసాగిస్తాము, భర్తీ చేసే భాగాలు మరియు లేబర్ ధరను మాత్రమే వసూలు చేస్తాము.
మేము 7×24 గంటల ప్రొఫెషనల్ ఇంజనీరింగ్ టెలిఫోన్ మద్దతును అందిస్తాము. తప్పు నోటిఫికేషన్‌ను స్వీకరించిన తర్వాత, మా సాంకేతిక బృందం 24 గంటల్లో ప్రతిస్పందించి, ఆచరణీయమైన పరిష్కారాన్ని అందజేస్తుంది. ఆన్-సైట్ సేవ అవసరమైతే, మా ప్రొఫెషనల్ ఇంజనీర్లు ఒక వారంలోపు మీ సదుపాయానికి వస్తారు. పరికరాలను మరమ్మత్తు చేయలేని ప్రత్యేక పరిస్థితులలో, మేము దానిని బేషరతుగా కొత్త యూనిట్‌తో భర్తీ చేస్తాము లేదా రెండు సంవత్సరాల వారంటీ వ్యవధిలో ప్రత్యామ్నాయ యూనిట్‌ను అందిస్తాము లేదా సాధారణ ఆపరేషన్‌ను పునరుద్ధరించడానికి అవసరమైన చర్యలు తీసుకుంటాము.
A: ఒక లిక్విడ్ కలెక్టర్ ట్రే పైన ఉన్న ప్యాకింగ్ విభాగం నుండి క్రిందికి ప్రవహించే ద్రవాన్ని సంగ్రహిస్తుంది మరియు దిగువ ప్యాకింగ్ బెడ్‌కు సమానంగా పునఃపంపిణీ చేస్తుంది. ఈ ట్రే లేకుండా, లిక్విడ్ మాల్డిస్ట్రిబ్యూషన్ బహుళ ప్యాకింగ్ విభాగాలపై పేరుకుపోతుంది, క్రమంగా విభజన సామర్థ్యాన్ని దిగజార్చుతుంది. కలెక్టర్ ట్రే తప్పనిసరిగా ప్రతి ప్యాకింగ్ సరిహద్దు వద్ద ద్రవ పంపిణీని "రీసెట్" చేస్తుంది.
A: బహుళ ప్యాకింగ్ విభాగాలు ఉన్న పొడవైన టవర్లలో, లిక్విడ్ కిందికి దిగుతున్నప్పుడు నిలువు వరుస గోడ వైపుకు ప్రవహిస్తుంది, ఇది ప్రతి వరుస విభాగంతో పెరుగుతున్న తీవ్రమైన దుర్వినియోగాన్ని సృష్టిస్తుంది. విభాగాల మధ్య కలెక్టర్ ట్రేలు లేకుండా, ఈ సంచిత ప్రభావం తక్కువ ప్యాకింగ్ విభాగాలను దాదాపు అసమర్థంగా మార్చగలదు, ఖరీదైన ఉత్ప్రేరకం లేదా ప్యాకింగ్ మెటీరియల్‌ని వృధా చేస్తుంది.
A: కలెక్టర్ ట్రే ఇంటర్మీడియట్ ఫీడ్ ఇంజెక్షన్, ఇంటర్మీడియట్ ఉత్పత్తుల సైడ్-డ్రా ఉపసంహరణ మరియు ఉష్ణోగ్రత పర్యవేక్షణ పాయింట్ల ఇన్‌స్టాలేషన్ కోసం ఒక వేదికగా కూడా పనిచేస్తుంది. ఈ అదనపు విధులు దీనిని ద్రవ పునఃపంపిణీ పరికరంగా కాకుండా బహుముఖ ప్రక్రియ నిర్వహణ సాధనంగా చేస్తాయి.
A: ట్రే అధిక ఉచిత క్రాస్-సెక్షనల్ ప్రాంతంతో రూపొందించబడింది-తరచుగా 85% కంటే ఎక్కువ-కనిష్ట నిరోధకతతో పెరుగుతున్న ఆవిరిని అనుమతించడానికి. ద్రవ సేకరణ జోన్‌లు ఆవిరి ప్రవాహ మార్గాన్ని అడ్డుకోకుండా అవరోహణ ద్రవాన్ని సంగ్రహించడానికి వ్యూహాత్మకంగా ఉంచబడ్డాయి, ప్యాక్ చేయబడిన కాలమ్ ఆపరేషన్ యొక్క అల్ప పీడన డ్రాప్ ప్రయోజనాలను నిర్వహిస్తాయి.
A: కలెక్టర్ ట్రేలు సాధారణంగా ప్రామాణిక అప్లికేషన్‌ల కోసం SS304/316L నుండి తయారు చేయబడతాయి, అధిక తినివేయు వాతావరణాల కోసం Hastelloy లేదా టైటానియం మరియు ఫ్లోరిన్ కెమిస్ట్రీ అప్లికేషన్‌ల కోసం PTFE-లైన్డ్ స్టీల్. మెటీరియల్ ఎంపిక సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారించడానికి ప్రాసెస్ మీడియా మరియు ఆపరేటింగ్ పరిస్థితులకు సరిపోతుంది.
