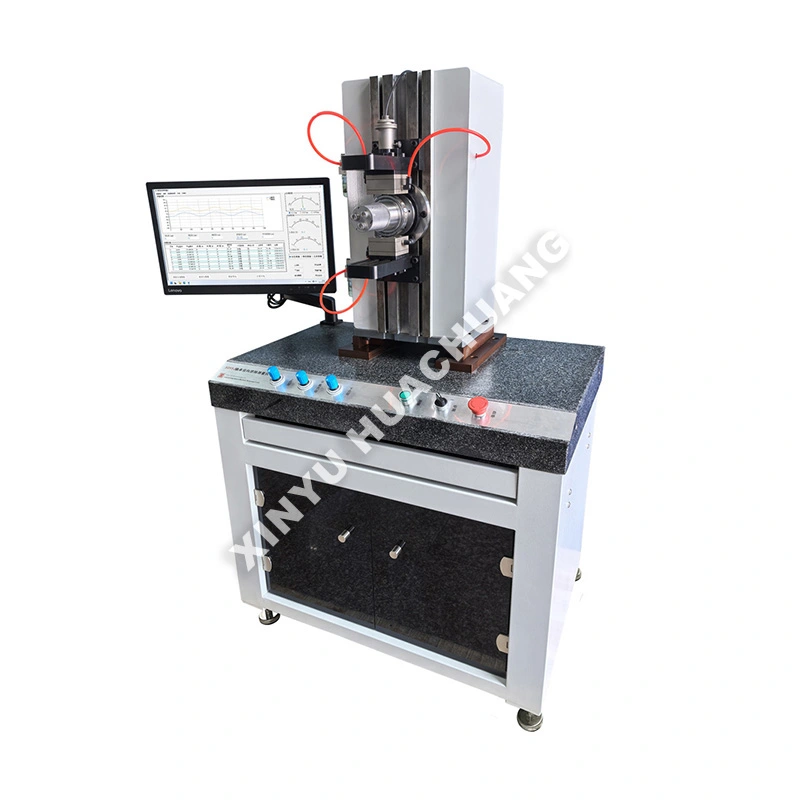

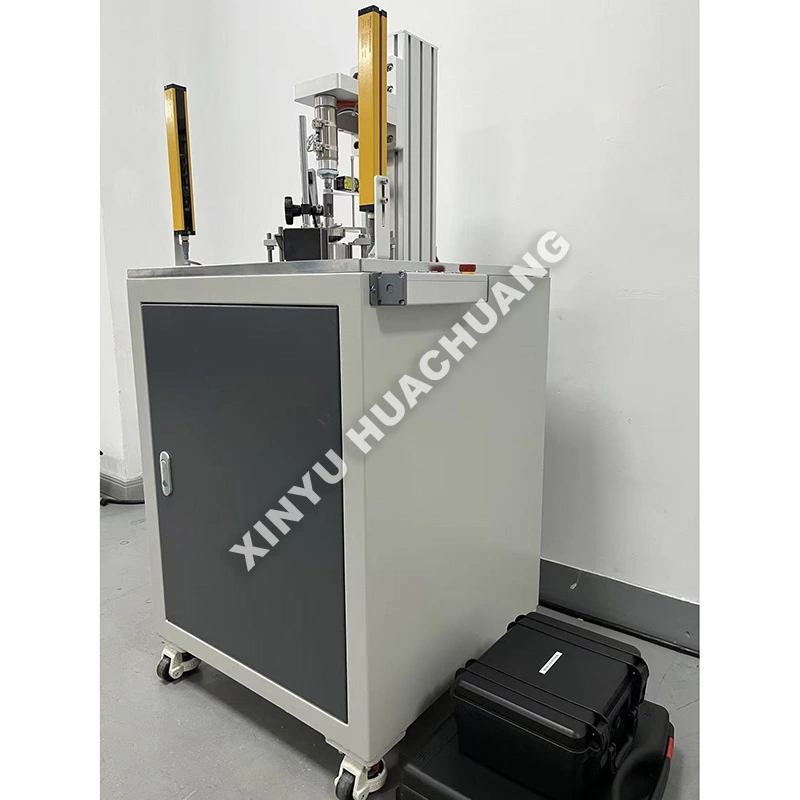

బేరింగ్స్ కోసం యాక్సియల్ క్లియరెన్స్ కొలిచే పరికరం

బేరింగ్‌ల కోసం XINYU HUACHUANG యాక్సియల్ క్లియరెన్స్ మెజరింగ్ ఇన్‌స్ట్రుమెంట్ అనేది రోలింగ్ బేరింగ్‌ల అంతర్గత అక్షసంబంధ క్లియరెన్స్‌ను అంచనా వేయడానికి ప్రత్యేకంగా రూపొందించబడిన అత్యంత ఖచ్చితమైన, సెమీ ఆటోమేటెడ్ టెస్టింగ్ ఉపకరణం. కఠినమైన అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా రూపొందించబడింది, బేరింగ్‌ల కోసం ఈ యాక్సియల్ క్లియరెన్స్ మెజరింగ్ ఇన్‌స్ట్రుమెంట్ మైక్రో-డిస్ప్లేస్‌మెంట్‌లను సంగ్రహించడానికి ప్రామాణికమైన అక్షసంబంధ కొలత లోడ్‌లను ఖచ్చితంగా వర్తిస్తుంది. ఇంటెలిజెంట్ PLC ఆటోమేషన్ మరియు హై-సెన్సిటివిటీ సెన్సార్‌లతో అమర్చబడి, ఇది R&D, నాణ్యత నియంత్రణ మరియు తయారీ ధృవీకరణ కోసం అధిక పునరుత్పాదక డేటాను అందించేటప్పుడు సురక్షితమైన, విశ్వసనీయమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది.

పని సూత్రం

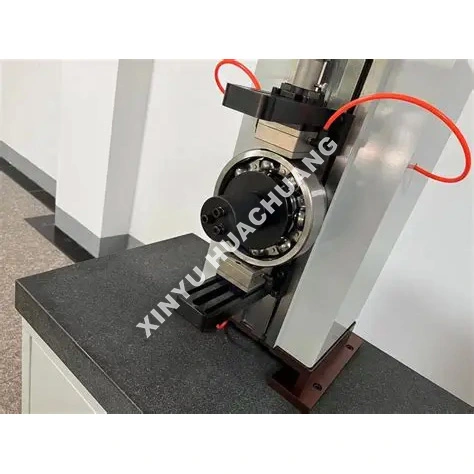

బేరింగ్‌ల కోసం యాక్సియల్ క్లియరెన్స్ మెషరింగ్ ఇన్‌స్ట్రుమెంట్ డైనమిక్, నో-లోడ్ మెజర్‌మెంట్ సూత్రంపై పనిచేస్తుంది. బేరింగ్ యొక్క బయటి రింగ్ సురక్షితంగా స్థిరంగా మరియు బిగించబడి ఉంటుంది, అయితే అంతర్గత రింగ్‌కు ఖచ్చితమైన అక్షసంబంధ కొలత లోడ్ వర్తించబడుతుంది. హై-సెన్సిటివిటీ డిస్‌ప్లేస్‌మెంట్ సెన్సార్‌లు లోడ్ జోన్ గుండా వెళుతున్నప్పుడు రోలింగ్ మూలకాల యొక్క అక్షసంబంధ కదలికను సంగ్రహిస్తాయి. జ్యామితీయ లోపాలను స్వయంచాలకంగా తొలగించడానికి సిస్టమ్ అవకలన అల్గారిథమ్‌లను ఉపయోగిస్తుంది మరియు రూపాంతరం పరిహారం అవసరం లేకుండా నిజమైన అక్షసంబంధ క్లియరెన్స్‌ను గణిస్తుంది.

విలక్షణమైన ప్రయోజనాలు ఏమిటి?

● హై-ప్రెసిషన్ మెజర్‌మెంట్: <1.5μm స్టాటిక్ రిపీటబిలిటీ మరియు <2.5μm డైనమిక్ రిపీటబిలిటీతో ప్రీమియం ఇండక్టివ్ సెన్సార్‌లను ఫీచర్ చేస్తుంది.

● ఆటోమేటెడ్ లోడ్: న్యూమాటిక్ లేదా మోటరైజ్డ్ లోడింగ్ మాన్యువల్ ఆపరేషన్ లోపాలను తొలగిస్తూ స్థిరమైన, ప్రామాణికమైన కొలత శక్తులను నిర్ధారిస్తుంది.

● ఇంటెలిజెంట్ డేటా ప్రాసెసింగ్: సగటు క్లియరెన్స్‌ని ఆటోమేటిక్‌గా గణిస్తుంది, రొటేషన్ జామ్‌లను గుర్తిస్తుంది మరియు SPC/CPK గణాంక నివేదికలను రూపొందిస్తుంది.

● దృఢమైన & సురక్షితమైన నిర్మాణం: దృఢమైన మెకానికల్ ఫ్రేమ్‌తో నిర్మించబడింది మరియు దీర్ఘకాలిక ఖచ్చితత్వాన్ని నిర్వహించడానికి ప్రామాణిక సూచన భాగాలకు వ్యతిరేకంగా ఆటో-క్యాలిబ్రేషన్ ఫీచర్‌లు.

● బహుముఖ అనుకూలత: డీప్ గ్రూవ్ బాల్ బేరింగ్‌ల నుండి టాపర్డ్ రోలర్ బేరింగ్‌ల వరకు వివిధ బేరింగ్ రకాలను పరీక్షించడానికి మాడ్యులర్ ఫిక్చరింగ్ త్వరిత మార్పులను అనుమతిస్తుంది.

సాంకేతిక లక్షణాలు

ఎక్కడ ఉపయోగించవచ్చు?

● బేరింగ్ తయారీ: డీప్ గ్రూవ్ బాల్, స్థూపాకార రోలర్ మరియు టేపర్డ్ రోలర్ బేరింగ్‌ల కోసం 100% ఇన్‌లైన్ లేదా ఆఫ్‌లైన్ నాణ్యత తనిఖీ.

● ఆటోమోటివ్ & ఏరోస్పేస్: ఇన్‌కమింగ్ క్వాలిటీ కంట్రోల్ (IQC) మరియు వీల్ హబ్‌లు, గేర్‌బాక్స్‌లు మరియు టర్బైన్ ఇంజిన్‌ల కోసం అసెంబ్లీ వెరిఫికేషన్.

● ప్రెసిషన్ మెషినరీ: అధిక ఖచ్చితత్వంతో కూడిన మెషిన్ టూల్ స్పిండిల్స్ మరియు రోబోటిక్స్ కోసం క్లియరెన్స్ మ్యాచింగ్ మరియు పెయిరింగ్ ఎంపిక.

● నిర్వహణ & MRO: పరికరాల మరమ్మతుల సమయంలో బేరింగ్‌ల కండిషన్ అసెస్‌మెంట్ మరియు క్లియరెన్స్ మూల్యాంకనం.

వినియోగ జాగ్రత్తలు

● నమూనా తయారీ: సూక్ష్మ కొలతను ప్రభావితం చేసే తుప్పు నివారణలు లేదా గ్రీజును తొలగించడానికి ఎల్లప్పుడూ బేరింగ్‌ను పూర్తిగా శుభ్రం చేయండి.

● థర్మల్ ఈక్విలిబ్రియం: పరీక్షకు ముందు గది ఉష్ణోగ్రతకు (20±5℃) అలవాటు పడేందుకు పరికరం మరియు బేరింగ్ రెండింటినీ అనుమతించండి.

● సరైన సమలేఖనం: అవుటర్ రింగ్ టిల్ట్ వల్ల తప్పుడు రీడింగ్‌లను నిరోధించడానికి బేరింగ్ ఫిక్స్చర్‌పై ఖచ్చితంగా ఫ్లాట్‌గా ఉండేలా చూసుకోండి.

● క్రమాంకనం: ప్రతి షిఫ్ట్ ప్రారంభంలో ప్రామాణిక రిఫరెన్స్ బేరింగ్‌లను ఉపయోగించి ఆటో-కాలిబ్రేషన్ రొటీన్‌ని అమలు చేయండి.

నిర్వహణ గైడ్

● రోజువారీ: క్లీన్, మెత్తటి గుడ్డతో కొలత పరికరాలు మరియు సెన్సార్ స్టైలస్‌ను తుడిచివేయండి. వాయు గాలి పీడనాన్ని తనిఖీ చేయండి (వర్తిస్తే) మరియు ఫిల్టర్ నుండి తేమను తీసివేయండి.

● వారం/నెలవారీ: సజావుగా ఆపరేషన్ కోసం తిరిగే స్పిండిల్ మరియు లోడింగ్ లివర్‌లను తనిఖీ చేయండి. సిఫార్సు చేసిన విధంగా మెకానికల్ పైవట్ పాయింట్‌లకు లైట్ మెషిన్ ఆయిల్‌ని ఒక చుక్క వేయండి.

● త్రైమాసికం: రేఖీయత మరియు యాంప్లిఫికేషన్ ఖచ్చితత్వాన్ని ధృవీకరించడానికి ధృవీకరించబడిన ప్రామాణిక క్లియరెన్స్ బ్లాక్‌లను ఉపయోగించి పూర్తి సిస్టమ్ క్రమాంకనాన్ని అమలు చేయండి.

● పర్యావరణ నియంత్రణ: కొలత స్థిరత్వాన్ని నిర్వహించడానికి పరికరాన్ని భారీ వైబ్రేటింగ్ యంత్రాలు, బలమైన అయస్కాంత క్షేత్రాలు మరియు ప్రత్యక్ష సూర్యకాంతి నుండి దూరంగా ఉంచండి.

మిమ్మల్ని నమ్మకంగా ఉంచే మద్దతు

XINYU HUACHUANG వద్ద, మీ పరికరాల నిరంతర మరియు సమర్థవంతమైన ఆపరేషన్‌ను నిర్ధారించడానికి సమగ్రమైన మరియు విశ్వసనీయమైన అమ్మకాల తర్వాత మద్దతును అందించడానికి మేము కట్టుబడి ఉన్నాము. మీకు సహాయం చేయడానికి మా అంకితమైన సేవా బృందం ఎల్లప్పుడూ సిద్ధంగా ఉంటుంది.

సమగ్ర వారంటీ కవరేజ్

మేము మా పరికరాలకు రెండు సంవత్సరాల వారంటీని గర్వంగా అందిస్తున్నాము. ఈ కాలంలో, సరికాని ఆపరేషన్, అనధికారిక సవరణలు లేదా బలవంతపు మజ్యూర్ వల్ల కలిగే ఏవైనా నాణ్యత సంబంధిత సమస్యల కోసం మేము ఉచిత నిర్వహణ మరియు మరమ్మతు సేవలను అందిస్తాము. రెండు-సంవత్సరాల వారంటీ వ్యవధికి మించిన పరికరాల కోసం, మేము జీవితకాల నిర్వహణ సేవలను అందించడం కొనసాగిస్తాము, భర్తీ చేసే భాగాలు మరియు లేబర్ ధరను మాత్రమే వసూలు చేస్తాము.

రాపిడ్ రెస్పాన్స్ మెకానిజం

మేము 7×24 గంటల ప్రొఫెషనల్ ఇంజనీరింగ్ టెలిఫోన్ మద్దతును అందిస్తాము. తప్పు నోటిఫికేషన్‌ను స్వీకరించిన తర్వాత, మా సాంకేతిక బృందం 24 గంటల్లో ప్రతిస్పందించి, ఆచరణీయమైన పరిష్కారాన్ని అందజేస్తుంది. ఆన్-సైట్ సేవ అవసరమైతే, మా ప్రొఫెషనల్ ఇంజనీర్లు ఒక వారంలోపు మీ సదుపాయానికి వస్తారు. పరికరాలను మరమ్మత్తు చేయలేని ప్రత్యేక పరిస్థితులలో, మేము దానిని బేషరతుగా కొత్త యూనిట్‌తో భర్తీ చేస్తాము లేదా రెండు సంవత్సరాల వారంటీ వ్యవధిలో ప్రత్యామ్నాయ యూనిట్‌ను అందిస్తాము లేదా సాధారణ ఆపరేషన్‌ను పునరుద్ధరించడానికి అవసరమైన చర్యలు తీసుకుంటాము.

తరచుగా అడిగే ప్రశ్నలు (FAQ)

Q1: అక్షసంబంధ క్లియరెన్స్ అంటే ఏమిటి మరియు ఇది రేడియల్ క్లియరెన్స్ నుండి ఎలా భిన్నంగా ఉంటుంది?

A: యాక్సియల్ క్లియరెన్స్ అనేది బాహ్య లోడ్ వర్తించనప్పుడు బేరింగ్ యొక్క అంతర్గత రింగ్ బాహ్య రింగ్‌కు సంబంధించి అక్షంగా (షాఫ్ట్ అక్షం వెంట) కదలగల మొత్తం దూరం. రేడియల్ క్లియరెన్స్ కదలికను షాఫ్ట్‌కు లంబంగా కొలుస్తుంది, అక్షసంబంధ క్లియరెన్స్ షాఫ్ట్‌కు సమాంతరంగా కదలికను కొలుస్తుంది. రెండు క్లియరెన్స్‌లు బేరింగ్ పనితీరును ప్రభావితం చేస్తాయి, అయితే గేర్‌బాక్స్‌లు మరియు నిలువు పంపుల వంటి థ్రస్ట్-లోడెడ్ అప్లికేషన్‌లకు అక్షసంబంధ క్లియరెన్స్ చాలా కీలకం.

Q2: పరికరం యొక్క డైనమిక్ కొలత సూత్రం ఖచ్చితత్వాన్ని ఎలా నిర్ధారిస్తుంది?

A: లోపలి రింగ్‌కు ఖచ్చితమైన అక్షసంబంధ కొలత లోడ్ వర్తించేటప్పుడు బయటి రింగ్ సురక్షితంగా స్థిరంగా మరియు బిగించబడి ఉంటుంది. హై-సెన్సిటివిటీ డిస్‌ప్లేస్‌మెంట్ సెన్సార్‌లు లోడ్ జోన్ గుండా వెళుతున్నప్పుడు రోలింగ్ మూలకాల యొక్క అక్షసంబంధ కదలికను సంగ్రహిస్తాయి. జ్యామితీయ లోపాలను స్వయంచాలకంగా తొలగించడానికి సిస్టమ్ అవకలన అల్గారిథమ్‌లను ఉపయోగిస్తుంది-ఫేస్ రనౌట్ మరియు కేజ్ వొబుల్ వంటివి-విరూపణ పరిహారం అవసరం లేకుండా నిజమైన అక్షసంబంధ క్లియరెన్స్‌ను గణించడం.

Q3: కోణీయ పరిచయం మరియు దెబ్బతిన్న రోలర్ బేరింగ్‌లకు అక్షసంబంధ క్లియరెన్స్ ఎందుకు ముఖ్యమైనది?

A: కోణీయ కాంటాక్ట్ మరియు టేపర్డ్ రోలర్ బేరింగ్‌లు కంబైన్డ్ రేడియల్ మరియు యాక్సియల్ లోడ్‌లను మోయడానికి రూపొందించబడ్డాయి. వాటి అక్షసంబంధ క్లియరెన్స్ నేరుగా రోలింగ్ ఎలిమెంట్స్ మరియు రేస్‌వేల మధ్య సంపర్క కోణాన్ని నిర్ణయిస్తుంది, ఇది లోడ్ పంపిణీ, దృఢత్వం మరియు ఉష్ణ ఉత్పత్తిని నియంత్రిస్తుంది. ఈ బేరింగ్ రకాల్లో సరికాని అక్షసంబంధ క్లియరెన్స్ అసమాన లోడ్ షేరింగ్, అకాల స్పాలింగ్ మరియు విపత్తు వైఫల్యానికి దారితీస్తుంది.

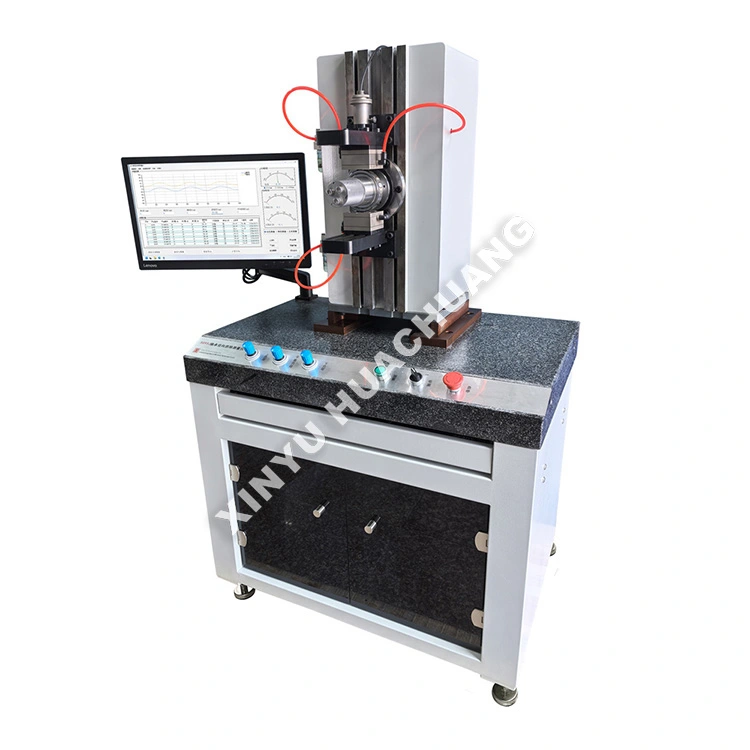

Q4: పూర్తి బేరింగ్ తనిఖీ కోసం రేడియల్ క్లియరెన్స్ కొలిచే పరికరంతో పాటు ఈ పరికరాన్ని ఉపయోగించవచ్చా?

జ: అవును. కలిసి, రేడియల్ మరియు యాక్సియల్ క్లియరెన్స్ సాధనాలు బేరింగ్ యొక్క సమగ్ర క్లియరెన్స్ ప్రొఫైల్‌ను అందిస్తాయి. అనేక బేరింగ్ స్పెసిఫికేషన్‌లకు రెండు విలువలు ధృవీకరించబడాలి. ఒకే బేరింగ్‌లో రెండు సాధనాలను వరుసగా ఉపయోగించడం వలన అంతర్గత జ్యామితి యొక్క పూర్తి చిత్రాన్ని ఇస్తుంది మరియు బేరింగ్ అన్ని క్లియరెన్స్ అవసరాలకు అనుగుణంగా ఉందని నిర్ధారిస్తుంది.

Q5: ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్ మరియు ఫెయిల్యూర్ అనాలిసిస్‌కి ఇన్‌స్ట్రుమెంట్ ఎలా మద్దతు ఇస్తుంది?

A: ఇన్‌కమింగ్ ఇన్‌స్పెక్షన్ కోసం, ఇన్‌స్టలేషన్‌కు ముందు కొత్త బేరింగ్‌లు పేర్కొన్న అక్షసంబంధ క్లియరెన్స్ సమూహానికి అనుగుణంగా ఉన్నాయని పరికరం ధృవీకరిస్తుంది, ఇది ఖరీదైన అసెంబ్లీ రీవర్క్‌ను నివారిస్తుంది. వైఫల్యం విశ్లేషణ కోసం, తిరిగి వచ్చిన లేదా ఫీల్డ్-విఫలమైన బేరింగ్‌ల యొక్క అక్షసంబంధ క్లియరెన్స్‌ను కొలవడం, సరికాని క్లియరెన్స్ దోహదపడే అంశం కాదా అని నిర్ధారించడంలో సహాయపడుతుంది, మూల-కారణ పరిశోధన మరియు దిద్దుబాటు చర్యకు మద్దతు ఇస్తుంది.
